MRA 2 - 伺服马达驱动皮带系统
应用

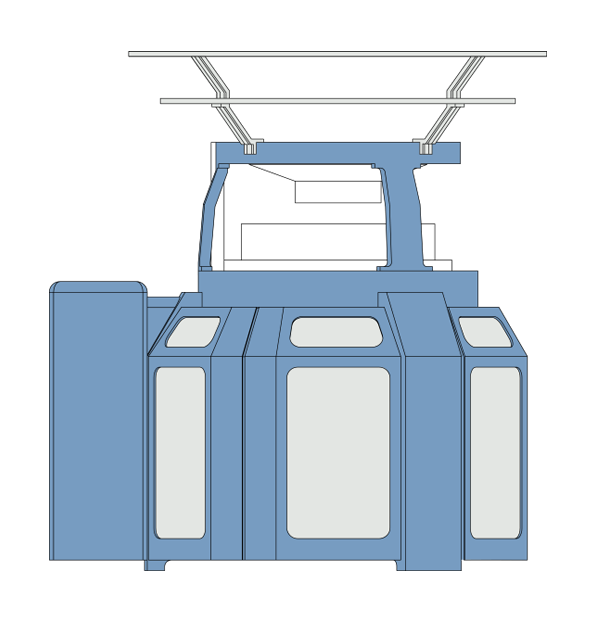

MRA 2 - 伺服马达驱动皮带系统完全取代调速盘系统驱动的方式。伺服马达设定了新的标准。每一条皮带由个别的伺服马达来驱动。伺服马达由一组中央终端机来设定与控制。MRA 2 - 伺服马达驱动皮带系统被设计来适用于各种圆形针织机，其设定调机时间只需用到过去所需设定时间的十分之一。
主要特点
- 与现有其他方法相比较,它具有等长又精准的编结目
- 因为在各种织机上都可执行稳定,均匀,可程控的喂纱率,织物质量因而改善
- 设定时间很短所以大大的提高产能也降低了生产成本
MRA 2: 组件

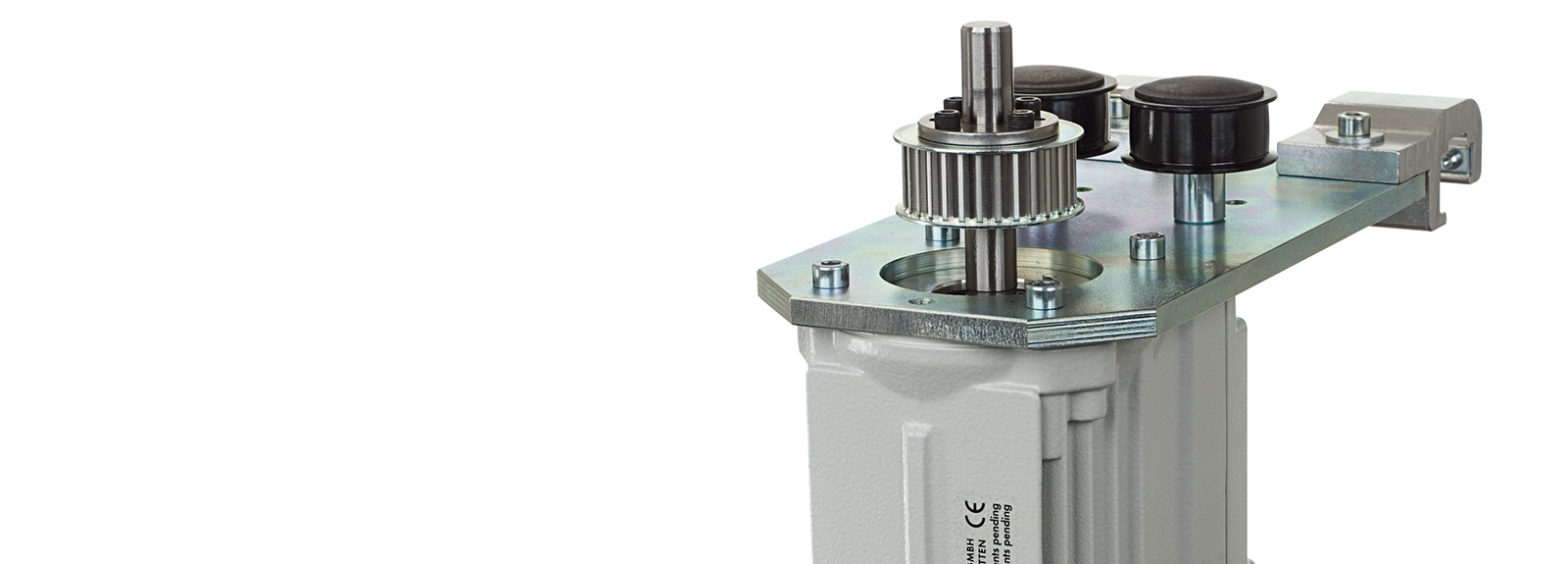

伺服马达:
驱动皮带的速度取决于所设定的喂纱率。
操作面版:
触控屏幕用于输入按装设定与操作参数。
控制盒:
供应伺服马达所须电力,最多达6个伺服马达。 控制盒储存来自于操作面版,编码器的数据并传送这些数据到伺服马达。
电容器:
在主电力失效的当下,电容器可以接替供应电力直到织机完全静止;以避免扯断纱线。
编码器:
编码器侦测轴心的转动并传输相当的脉波到控制盒。

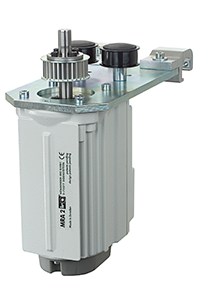

1. 伺服马达
驱动皮带的速度取决于所设定的喂纱率。

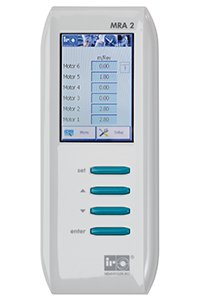

2. 操作面版
触控屏幕用于输入按装设定与操作参数。
3. 控制盒
供应伺服马达所须电力,最多达6个伺服马达。 控制盒储存来自于操作面版,编码器的数据并传送这些数据到伺服马达。
4. 电容器
在主电力失效的当下,电容器可以接替供应电力直到织机完全静止;以避免扯断纱线。
5. 编码器
编码器侦测轴心的转动并传输相当的脉波到控制盒。
Technische Daten技术数据
电源供应 : | 3 相 400 伏 交流, 其他电压最好自备可逆变压器 |
|---|---|
线性频率 : | 45 – 66 赫兹 |
消耗功率 : | 250 伏安/每个伺服马达 |
最大送纱器驱动数 : | 每个伺服马达相对于每条皮带60个MPF送纱器，或每个伺服马达相对于每条皮带24个MER送纱器。 |
最大皮带速度 : | 360 米/每分钟 (使用 30-齿数传动齿轮)500 米/每分钟 (使用 40-齿数传动齿轮)576 米/每分钟 (使用 48-齿数传动齿轮) |
介于控制盒与伺服马达的连接电缆长度 : | 1.8 米 或 3.0 米 |
Varianten型号
Zubeh?r配件
伺服马达
驱动皮带的速度取决于所设定的喂纱率。
操作面版
触控屏幕用于输入按装设定与操作参数。
控制盒
供应伺服马达所须电力,最多达6个伺服马达。控制盒储存来自于操作面版及编码器的数据并传送这些数据到伺服马达。
电容器
在主电力失效的当下,电容器可以接替供应电力直到织机完全静止;以避免扯断纱线。
编码器
编码器侦测轴心的转动并传输相当的脉波到控制盒。
