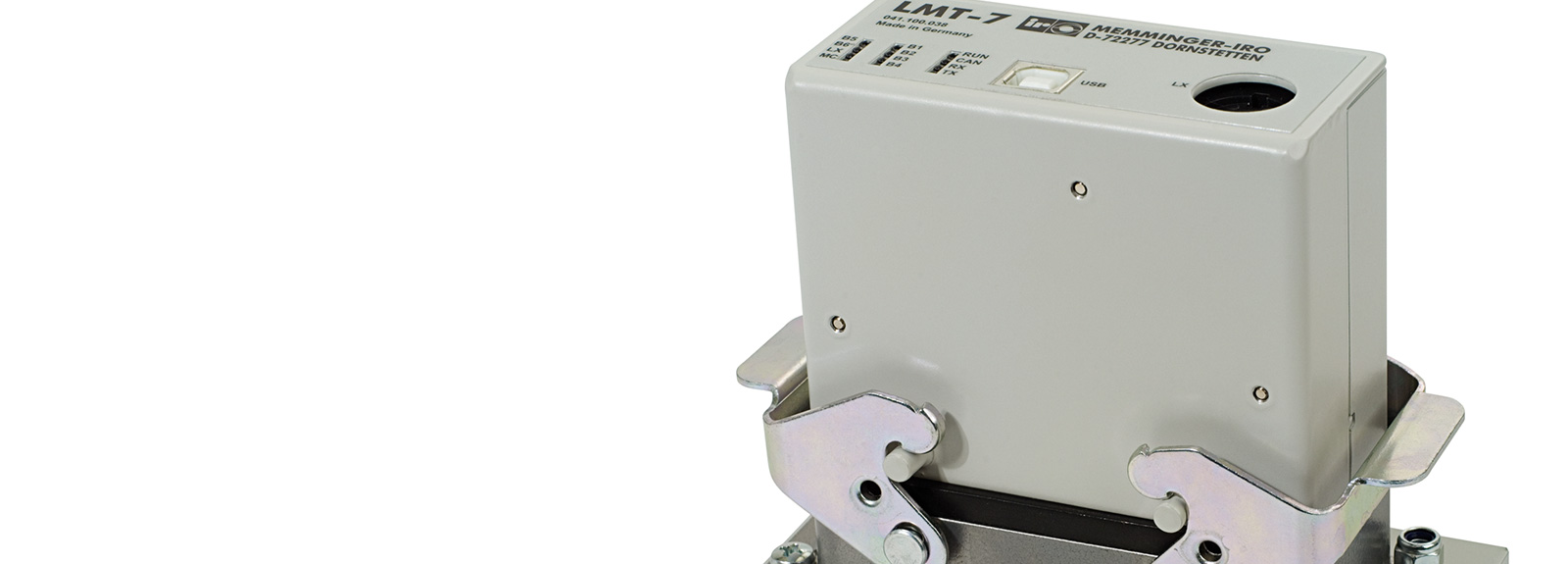

LMT 7 - 多功能电子量纱仪
应用
LMT 7 - 多功能电子量纱仪是一种以软件为基础的电子式纱线喂入量测仪。 其设计目的在从操作中取得和检测从大圆针织机上所持续喂入底纱和是否有橡筋纱喂入的生产讯息数据。
主要特点
- 质量控制-区分织物质量
- 规格织物质量容易再复制
- 量测结果以数据控管并建立文件档
LMT 7: 组件
ST 转接器与终端盒:
ST 转接器与终端盒扮演LMT 7 -多功能电子量纱仪软件与脉波产生器(MPF IP内置脉波产生器的送纱器, MER IP内置脉波产生器的橡筋纱送纱器和内置脉波产生器的量测转座),喂入量取转轮和织机周转传感器之间通讯接口的角色。
喂入量取转轮及磁铁座:
喂入量取转轮量取介于送纱器与喂纱嘴之间橡筋纱的延伸。
MPF IP内置脉波产生器的送纱器,MER IP内置脉波产生器的橡筋纱送纱器和内置脉波产生器的量测转轮座:
MPF IP内置脉波产生器的送纱器, MER IP内置脉波产生器的橡筋纱送纱器和内置脉波产生器的量测转轮座量测皮带的速度并将此转换成脉波传送到纱线喂入量测仪。织机上装置其他厂牌送纱器，皮带的速度由内置脉波产生器的量测转轮座量测。
1.ST 转接器与终端盒
ST 转接器与终端盒扮演LMT 7 -多功能电子量纱仪软件与脉波产生器(MPF IP内置脉波产生器的送纱器, MER IP内置脉波产生器的橡筋纱送纱器和内置脉波产生器的量测转座),喂入量取转轮和织机周转传感器之间通讯接口的角色。

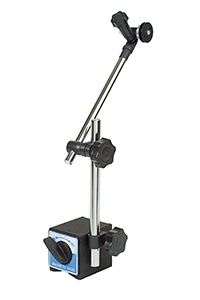

2. 喂入量取转轮及磁铁座
喂入量取转轮量取介于送纱器与喂纱嘴之间橡筋纱的延伸。
3. MPF IP内置脉波产生器的送纱器,MER IP内置脉波产生器的橡筋纱送纱器和内置脉波产生器的量测转轮座
MPF IP内置脉波产生器的送纱器, MER IP内置脉波产生器的橡筋纱送纱器和内置脉波产生器的量测转轮座量测皮带的速度并将此转换成脉波传送到纱线喂入量测仪。织机上装置其他厂牌送纱器，皮带的速度由内置脉波产生器的量测转轮座量测。
Technische Daten技术数据
操作系统: | WINDOWS XP 或更高阶 |
|---|---|
电源供应: | 24 伏 交流 +/- 15%, 50/60 赫兹 |
最大电流: | < 10 瓦 |
Varianten型号
Zubeh?r配件
MPF IP送纱器内置脉波产生器
测量皮带速度并以脉波形态传递到架设在织机上的纱线喂入量测仪。
MER IP橡筋纱送纱器内置脉波产生器
测量皮带速度并以脉波形态传递到架设在织机上的纱线喂入量测仪。
MRT IP量测转轮座内置脉波产生器
测量皮带速度并以脉波形态传递到架设在织机上的纱线喂入量测仪。
ST 转接器与终端盒
ST 转接器与终端盒扮演LMT 7 -多功能电子量纱仪软件与脉波产生器(MPF IP送纱器内置脉波产生器, MER IP橡筋纱送纱器内置脉波产生器和IP量测转轮座内置脉波产生器),喂入量测转轮和织机周转传感器之间通讯接口的角色。
喂入量测转轮及磁铁座
喂入量测转轮量取介于橡筋纱送纱器与喂纱嘴之间橡筋纱因延伸的喂入量数值。
