送纱器
MSF 3

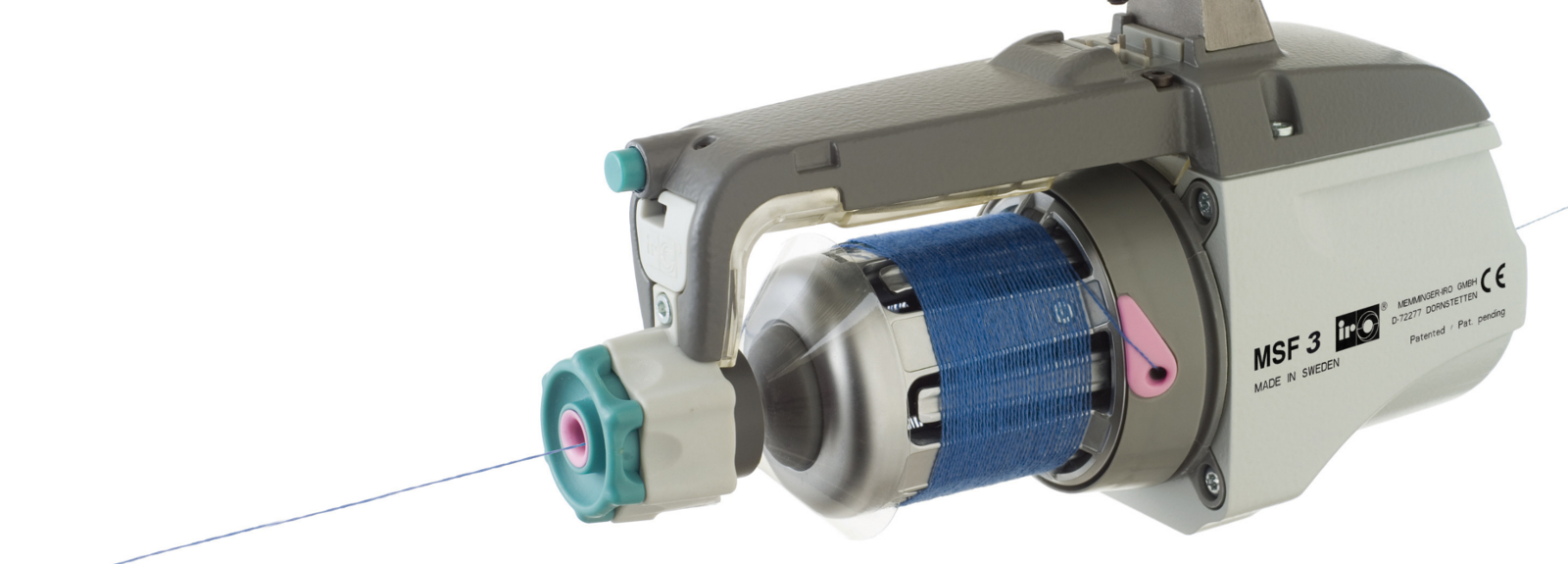

MSF 3 - 储存式送纱器
应用说明
MSF 3 储存式送纱器具有一个固定式的储纱轴和一具纱线卷绕传递系统. 它设计为提供针织机和袜机在纱线喂入有恒定喂纱和变量喂纱功能.
在储纱轴上的纱线卷绕传递系统确保纱线能持续传递并将储存的纱圈以分圈的型态卷绕在储纱轴上 提供持续而完美的纱线储存程序. 新开发并具有专利可无段微调的磁性张力装置确保出纱端的纱线保持恒定的张力. 送纱器以强力直流无碳刷马达由微处理机的控制下驱动. 新开发的传感系统监测同时计算平均的纱线消耗并据以调节马达速度
特点
- 提升织机效率，降低布疵
- 在卷线轴上纱线的监控,运用非接触式的传感器监测并计算纱速
- 储纱轴上前后相邻1毫米的分纱圈可避免纱线喂纱时的阻碍。

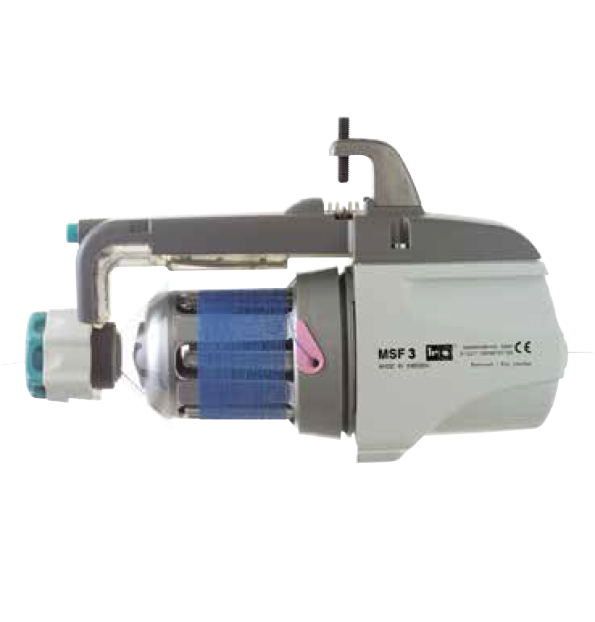

MSF 3: 组件
储纱轴:
有效的纱圈分离使它更适合处理各种纱线.固定的储纱轴可防止额外的纱线卷绕
传感器:
传感器控制入纱储存,(A)在储纱轴的喂入率(B)和纱速 (C)储存式送纱器持续性转动没有瞬间启动与停止的问题。传感器因具备非接触式的设计得以避免电压凸波变化。.
磁性张力装置:
磁性张力装置确保恒定的出纱喂入张力。恒定而均匀的张力.
1. 储纱轴
有效的纱圈分离使它更适合处理各种纱线.固定的储纱轴可防止额外的纱线卷绕.
2. 传感器
传感器控制入纱储存,(A)在储纱轴的喂入率(B)和纱速 (C)储存式送纱器持续性转动没有瞬间启动与停止的问题。传感器因具备非接触式的设计得以避免电压凸波变化。
3. 磁性张力装置
磁性张力装置确保恒定的出纱喂入张力。恒定而均匀的张力.
Technische Daten技术资料
电压: | 57伏直流 |
|---|---|
电流: | 0.44 安培(依应用而定) |
最大功率: | 85 伏安(在1100米/每分钟和100厘牛顿入纱张力) |
平均功率: | 25 伏安(依应用而定) |
纱支范围: | 17 – 500 dtex分特 |
最大喂纱速率: | 1,100 米/每分钟 |
重量: | 1.9 公斤 |
Varianten版本
MSF 3 搭配机构式出纱停车装置
MSF 3 搭配电子式出纱停车装置
Zubeh?r附件
入纱预张力装置含瓷眼
入纱预张力装置含风管支撑座
入纱预张力装置含瓷眼及纱结过滤器
